施工方案

一、參考圖集

國家建筑標準設計圖集-14J938-《抗爆、泄塌門窗及屋蓋、墻體建筑構造》

二、施工流程

測量定位放線 → 連接件安裝 → 龍骨安裝 → 抗爆外板安裝 → 填充防火巖棉 → 抗爆內板安裝 → 清理收尾。

三、前期準備

1.廠家資質：選擇施工資質齊全且具備抗爆墻檢測報告的專業施工廠家；

2.深化設計：由專業廠家結合圖集規范與建筑設計圖要求進行二次深化設計；

3.機械準備：外墻腳手架、移動腳手架、登高車、叉車、吊車等；

4.人員準備：現場施工人員必須具備相關作業證，如電焊證、登高證等，并且通過了現場安全培訓教育后才可入場施工。

四、材料準備

根據設計圖和圖集規范要求，選用的材料需符合本工程的設計要求，且具備合格證、檢測報告等證明文件。

1.抗爆板材：纖維水泥復合鋼板，1200mm*2400mm*9.5mm；

2.墻體龍骨：等邊冷彎槽鋼，150*50*3mm；

3.墻體填充：150mm厚防火保溫巖棉；

4.輔材耗材：膨脹螺栓、抗爆板專用螺絲、切割片、角碼、防銹漆等；

五、施工步驟

1.定位放線：依據設計圖，在施工面的梁柱和地面上，使用水平儀、卷尺測量在墻體標記出抗爆墻四周邊線，同時定出天地龍骨的位置。標記完成后，應進行復核，檢查位置線的準確性和完整性，如有變差應及時調整；

2.連接件安裝：依據標記的位置線，使用沖擊鉆在主體結構上鉆孔，將龍骨連接件用膨脹螺栓固定于主體結構上；

3.龍骨安裝：依據標記的位置線，用膨脹螺栓固定好天地龍骨。天地龍骨固定好后，按兩者間的凈距離切割豎向龍骨。豎向龍骨切割好后依次推入天地龍骨間，翼緣朝向擬安裝板材的方向。待位置和垂直度調好后，將其兩端與天地龍骨焊接固定。龍骨的間距1200mm。豎向龍骨型號為150*50*3mm冷彎等邊槽鋼雙向背靠背安裝，焊接固定，橫向龍骨型號為150*50*3mm冷彎等邊槽鋼，焊接處須飽滿，并涂刷防銹漆；

4.抗爆外板安裝：將尺寸為1200*2400*9.5mm抗爆板按照尺寸要求裁切好，裁切時應沿直線切割，用抗爆板專用螺絲固定在龍骨上；

5.防火巖棉填充：在龍骨之間，填充150mm厚防火保溫巖棉，鋪設過程需確保巖棉平整；

6.抗爆內板安裝：內板安裝與外板工藝一致；

7.清理收尾：清理現場施工垃圾，堆放到項目指定垃圾集放地點，并對整體施工成果對照設計圖做最后的檢查，確保施工成果符合設計要求；

六、完工驗收

施工完成后，需要對抗爆墻進行質量檢測與驗收。檢測內容包括墻體的尺寸、垂直度、平整度等指標。驗收過程中，要按照相關標準和規范進行，確保泄墻的性能和質量符合設計要求。

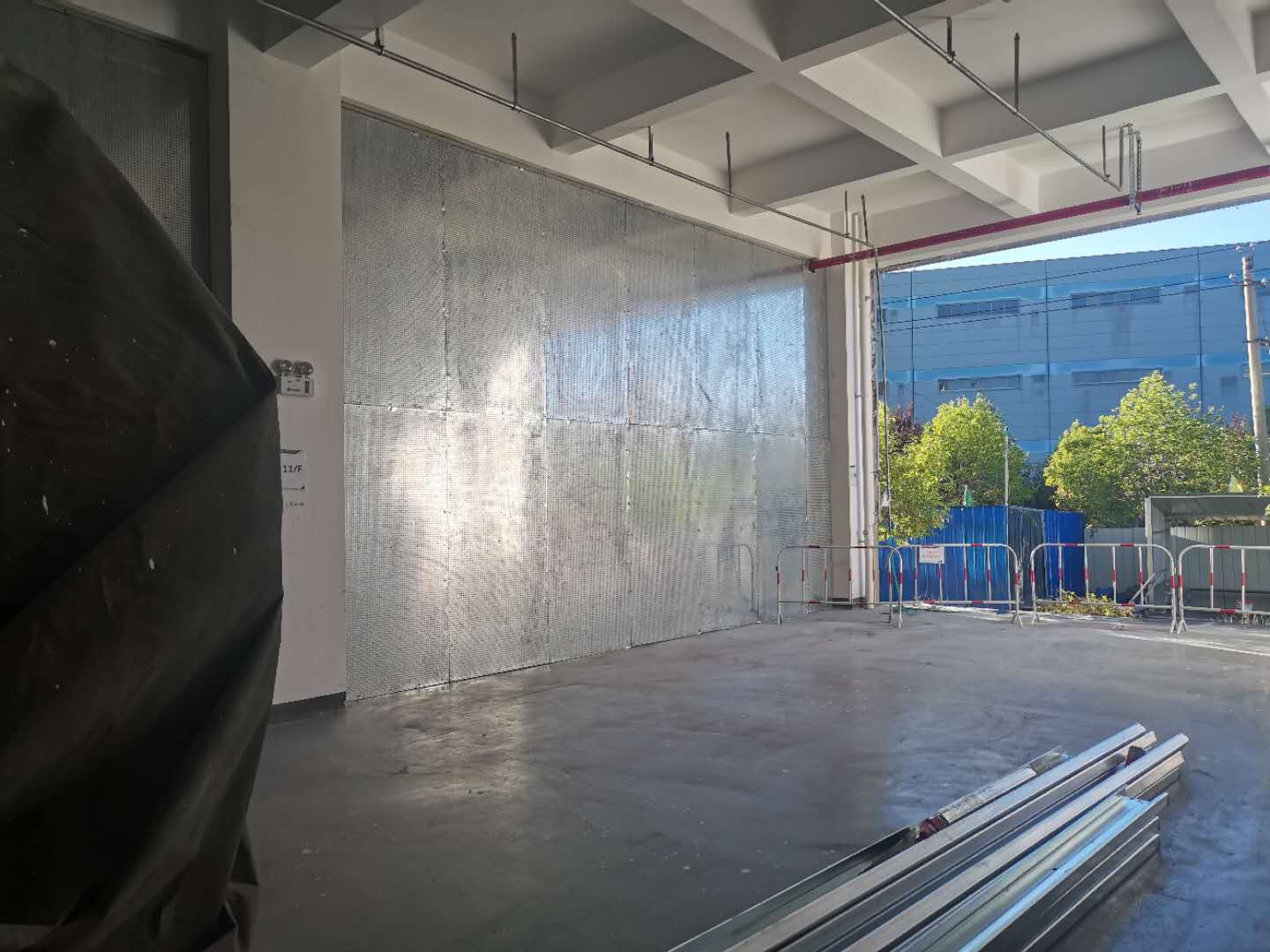

七、抗爆墻施工效果圖
